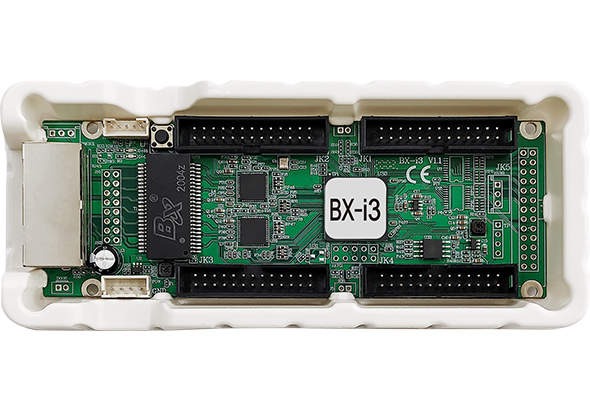

BX-i3吸收卡是小尺寸全功效高端吸收卡,适用于种种规格的全彩LED显示屏,支持主流LED屏驱动芯片。板载4组26PIN接口(可扩展到5组),24路RGB数据,刷新率可高达5000Hz。支持千兆网播放模式,支持异步播放器YQ系列产品,配合BX-VS/VSE/VHE/VSM等发送卡泛起最佳显示效果。
支持64扫以内的恣意扫描类型,支持595等串行译码扫描;
24路RGB显示,集成4个标准 26PIN接口;
支持设置文件回读;
支持网线通讯状态检测;
BX-i3吸收卡是小尺寸全功效高端吸收卡,适用于种种规格的全彩LED显示屏,支持主流LED屏驱动芯片。板载4组26PIN接口(可扩展到5组),24路RGB数据,刷新率可高达5000Hz。支持千兆网播放模式,支持异步播放器YQ系列产品,配合BX-VS/VSE/VHE/VSM等发送卡泛起最佳显示效果。
支持64扫以内的恣意扫描类型,支持595等串行译码扫描;
24路RGB显示,集成4个标准 26PIN接口;
支持设置文件回读;
支持网线通讯状态检测;
订单热线:
0512-36912677/88/99结构简朴,装置便捷;
千兆网吸收卡模式、匹配发送卡/发送盒模式、匹配YQ播放器模式;
全彩高刷新手艺,更富厚的显示效果,支持高刷新高灰度显示效果,产品追求更多手艺立异和细节提升;
用户至上,体验为王,傻瓜操作即达最佳效果,无需培训;
支持通用芯片、PWM芯片等主流LED显示屏驱动芯片;
支持64扫以内的恣意扫描类型,支持595等串行译码扫描;
24路RGB显示,集成4个标准 26PIN接口;
支持设置文件回读;
支持网线通讯状态检测;
适用于种种规格的全彩LED显示屏,产品在知足未来的多样化需求方面更具显着优势。
手艺指标 | |
---|---|
产品状态 | 2020年3月批量下线 |
控制点数 | 单卡带载256×512像素,高度≤1024; 4组26PIN接口,24组RGB数据 |
灰度品级 | ≤65536级 |
灰度赔偿 | 每级灰度自力赔偿 |
通讯传输 | |
---|---|
发送装备 | 支持所有BX发送卡、Y/YQ播放器和OVP发送装备 |
通讯距离 | 超五类网线≤140M,六类网线≤170M 光纤线:单模收发器≤20KM,多模收发器≤550M。(使用中继器无限延伸) |
传输装备 | 支持千兆交流机、千兆光纤收发器和千兆光纤交流机 |
模组兼容性 | |
---|---|
适配模组 | 种种规格三基色LED显示模组 |
列驱动IC | 支持74HC595、通例恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片 |
行译码IC | 支持行译码和无译码模组,支持种种行译码芯片 |
扫描类型 | 支持智能描点,支持静态至1/64扫描之间的恣意扫描类型 |
模组空点 | 支持恣意空点,适配种种规格模组 |
RGB信号 | 支持RGB信号线序无邪界说 |
主要功效 | |
---|---|
千兆网模式 | 支持电脑千兆网直接控制模式,100万像素内流通播放,无需发送卡 |
数据走向 | 支持从左到右、从右到左、从上到下、从下到上走线 |
数据对开 | 支持数据对开,显著提高刷新率,也可合理镌汰吸收卡使用数目 |
数据组交流 | 支持数据组恣意交流,便于吸收卡和显示模组间毗连排缆线的合理排序和整齐排布 |
异形屏控制 | 支持数据偏移实现异形屏幕控制 支持球形屏、立方体屏、州不规则异形屏和创意显示屏 |
千兆口交流 | 双千兆网口不分输入输出,恣意交流使用 |
系统升级和维护 | |
---|---|
设置文件回读 | 支持回读吸收卡存储的设置信息,支持回读吸收卡的固件程序版本 |
固件在线升级 |
支持底层软件和FPGA固件在线升级,极大利便了系统开发、维护和功效升级, |
电气参数 | |
---|---|
事情电压 | 3V~6V; 请严酷包管BX-i3系列的电源质量 |
最大功率 | ≤5W |
事情温度 | -40℃~80℃ |
事情湿度 | 10%RH~90%RH |
其它信息 | |
---|---|
单卡尺寸 | 136.5mm*47.9mm |
单卡重量 | 约100g |
